Caso práctico (MOV10)

Para este análisis se usarán varios paquetes de R algunos de los cuales han sido instalados desde los repositorios CRAN y otro de los de Bioconductor.

library(DESeq2)
library(ggplot2)
library(ggrepel)
library(pheatmap)
library(RColorBrewer)
Código funciones
createVolcanoPlot <- function(d, log2fc, fdr, max.overlaps = 15) {

    colors <- c("UP"="#FC4E07", "none"="#E7B800", "DOWN"="#00AFBB")
    d$class <- 'none'
    d$class[d$log2FoldChange >= log2fc & d$padj <= fdr] <- 'UP'
    d$class[d$log2FoldChange <= -1 * log2fc & d$padj <= fdr] <- 'DOWN'
    d$gene <- rownames(d)

    up_num=nrow(d[d$class == "UP",])
    down_num=nrow(d[d$class == "DOWN",])
    p <- ggplot(d, aes(x = log2FoldChange, y = -1 * log10(padj),
                       shape = class, fill = class, color = class, label = gene)) +
                geom_point(size = 3) +
                scale_fill_manual(values = colors) +
                scale_color_manual(values = c('navy', "#E7B800", 'navy')) +
                scale_shape_manual(values = c(21, 20, 21)) +
                geom_hline(yintercept = -1 * log10(fdr), linetype="dashed",
                              color = "black", size=0.5) +
                geom_vline(xintercept=c(-1 * log2fc,log2fc), linetype="dashed",
                              color = "black", size=0.5) +
                 geom_label_repel(data = d[d$class %in% c('UP', 'DOWN'),],
                                  size= 4,
                                  fontface="bold",
                                  color="firebrick",
                                  fill = 'white',
                                  box.padding=unit(1, "lines"),
                                  point.padding=unit(0.5, "lines"),
                                  segment.colour = "firebrick",
                                  segment.size = 0.5,
                                  segment.alpha = 0.5,
                                  max.overlaps = max.overlaps) +
                theme_bw() +
                theme(legend.position="top") +
                annotate(geom = 'text', label = paste0('UP: ', up_num),
                         x = Inf, y = Inf, hjust = 1.1, vjust = 1.5) +
                annotate(geom = 'text', label = paste0('DOWN: ', down_num),
                         x = -Inf, y = Inf, hjust = -0.1, vjust = 1.5) +
                labs(color = "class")
    p
}

crearHeatMap <-function(datos, metadatos) {
    pheatmap(as.matrix(datos),
             scale = 'row',
             clustering_method = 'ward.D2',
             cutree_cols =  3,
             cutree_rows = 2,
             annotation_col = metadatos,
             fontsize = 8,
             color = colorRampPalette(c("steelblue", "white", "firebrick3"))(100)
            )
}

Análisis exploratorio de los datos.

Cargar datos

Para ilustrar el uso de DESeq usaremos el dataset MOV10. Cargamos los datos de la matriz de cuentas sin normalizar:

df.cts <- read.table("data/Mov10_full_counts.txt", header=T, row.names=1)

head(df.cts)
Matriz de cuentas
Mov10_kd_2 Mov10_kd_3 Mov10_oe_1 Mov10_oe_2 Mov10_oe_3 Irrel_kd_1 Irrel_kd_2 Irrel_kd_3
1/2-SBSRNA4 57 41 64 55 38 45 31 39
A1BG 71 40 100 81 41 77 58 40
A1BG-AS1 256 177 220 189 107 213 172 126
A1CF 0 1 1 0 0 0 0 0
A2LD1 146 81 138 125 52 91 80 50
A2M 10 9 2 5 2 9 8 4
metadata <- read.table("data/Mov10_full_meta.txt", header=T, row.names=1)

metadata
Metadatos
sampletype MOVexpr
Mov10_kd_2 MOV10_knockdown low
Mov10_kd_3 MOV10_knockdown low
Mov10_oe_1 MOV10_overexpression high
Mov10_oe_2 MOV10_overexpression high
Mov10_oe_3 MOV10_overexpression high
Irrel_kd_1 control normal
Irrel_kd_2 control normal
Irrel_kd_3 control normal

Es importante comprobar que los nombres de las muestras coinciden en los dos ficheros y estan en el orden correcto.

all(names(df.cts) %in% rownames(metadata))
[1] TRUE
all(names(df.cts) == rownames(metadata))
[1] TRUE

DESeq2DataSet

Lo primero que necesitamos es crear un objeto DESeqDataSet. DESeqDataSet es una clase personalizada del paquete DESeq2 de Bioconductor. Esta clase se utiliza para almacenar los datos y calculos necesarios. Para crear este objeto necesitamos la matriz de cuentas, los metadatos y una “formula” para el diseño. La formula especifica la columna(o columnas) en la tabla de metadatos que se quiere utilizar para el análisis. - Nota: Es esencial que el nombre de las muestras coincidan en los dos ficheros y esten en el mismo orden.

dds <- DESeqDataSetFromMatrix(
                countData = df.cts,
                colData = metadata,
                design = ~sampletype
                )

dds
class: DESeqDataSet
dim: 23368 8
metadata(1): version
assays(1): counts
rownames(23368): 1/2-SBSRNA4 A1BG ... ZZZ3 tAKR
rowData names(0):
colnames(8): Mov10_kd_2 Mov10_kd_3 ... Irrel_kd_2 Irrel_kd_3
colData names(2): sampletype MOVexpr

Prefiltrado de los datos

Tipicamente las matrices de RNA-seq contienen muchas filas con ceros, y adicionalmente otras con valores muy bajos de cuentas. Es recomendable eliminar los genes que no aportan (o casi no aportan ) informacion. Aquí realizaremos un filtrado para mantener los genes con un recuento de al menos 10 para una cantidad mínima de muestras. El valor de 10 es razonamble para datos de secuenciación Bulk-RNA. Una recomendación para el número mínimo de muestras es especificar el tamaño de grupo más pequeño.

nrow(dds)
[1] 23368
smallestGroupSize <- 2
keep <- rowSums(counts(dds) >= 10) >= smallestGroupSize
dds <- dds[keep,]
nrow(dds)
[1] 15365

Normalización de las cuentas

En DESeq2 la normalización se calcula usando el metodo de la mediana de las relaciones.

dds <- estimateSizeFactors(dds)

dds
class: DESeqDataSet
dim: 15365 8
metadata(1): version
assays(1): counts
rownames(15365): 1/2-SBSRNA4 A1BG ... ZZEF1 ZZZ3
rowData names(0):
colnames(8): Mov10_kd_2 Mov10_kd_3 ... Irrel_kd_2 Irrel_kd_3
colData names(3): sampletype MOVexpr sizeFactor

Transformacion cuentas

Los métodos estadísticos para análisis exploratorio funcionan mejor con datos que tienen similares rangos de varianza a diferentes rangos de medias. En el caso de las cuentas de RNA-seq la varianza crece con la media, con lo cual el PCA estará influenciado por los genes con numeros de cuentas altos. La estrategía para evitarlo es tomar el logaritmo de las cuentas normalizadas sumandole una pseudocuenta (para los casos de 0 cuentas, el log de 0 es indefinido). Sin embargo, ahora los genes con pocas cuentas pueden dominar los resuldatos. DESeq2 usa una transformación logaritmica regularizada como solucion. Para los genes con valores altos el resultado es similar a la transfomación logaritmica log2. Para los genes con valores pequeños los valores se reducen hacia la media de los genes a lo largo de todas las muestras.

rld <- rlog(dds, blind = TRUE)

rld
class: DESeqTransform
dim: 15365 8
metadata(1): version
assays(1): ''
rownames(15365): 1/2-SBSRNA4 A1BG ... ZZEF1 ZZZ3
rowData names(7): baseMean baseVar ... dispFit rlogIntercept
colnames(8): Mov10_kd_2 Mov10_kd_3 ... Irrel_kd_2 Irrel_kd_3
colData names(3): sampletype MOVexpr sizeFactor

Evaluación de calidad

Análisis de componentes principales (PCA)

Una manera de visualizar las distancias muestra a muestra es el PCA.

plotPCA(rld, intgroup=c('sampletype'))

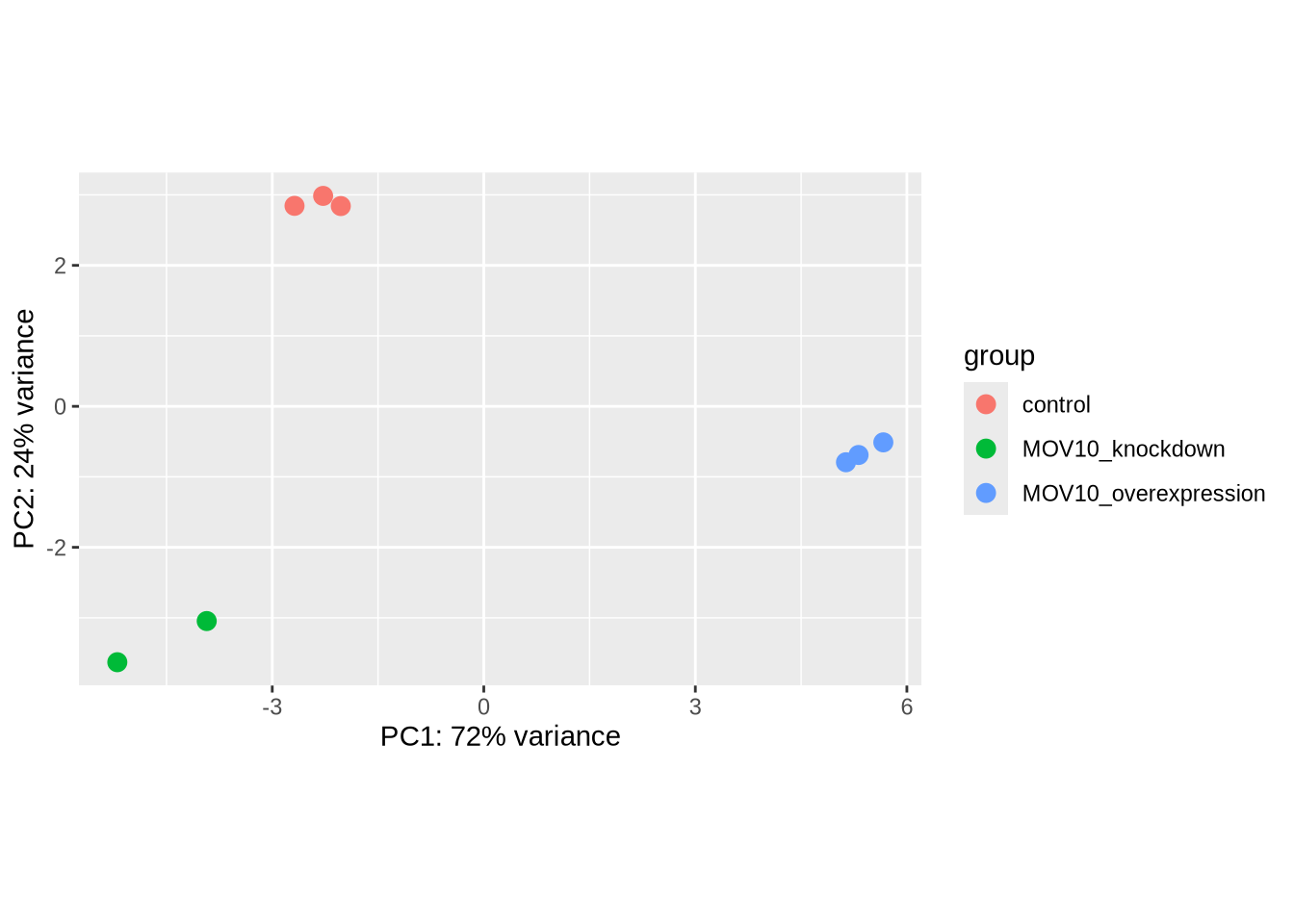

Figure 1: Análisis de componentes principales

Clustering jerarquico

Otra metodo es agrupar las muestras basadas en su similitud. En este caso se puede usar la correlación de Pearson para medir la silitud entre muestras. Generealmente se espera una correlación bastante alta (>0.95) entre todas las muestras, además se esperan ver las muestras agrupadas de manera similar a lo observado en el PCA.

Las muestras que muestran valores bajos de correlación con las demas muestras (<0.80) representan outliers.

# Estraemos la matix rlog del objeto
rld_mat <- assay(rld)

# Calculamos las correlaciones
rld_cor <- cor(rld_mat)

#heatmap
pheatmap(rld_cor, color =  brewer.pal(6, "Blues"))

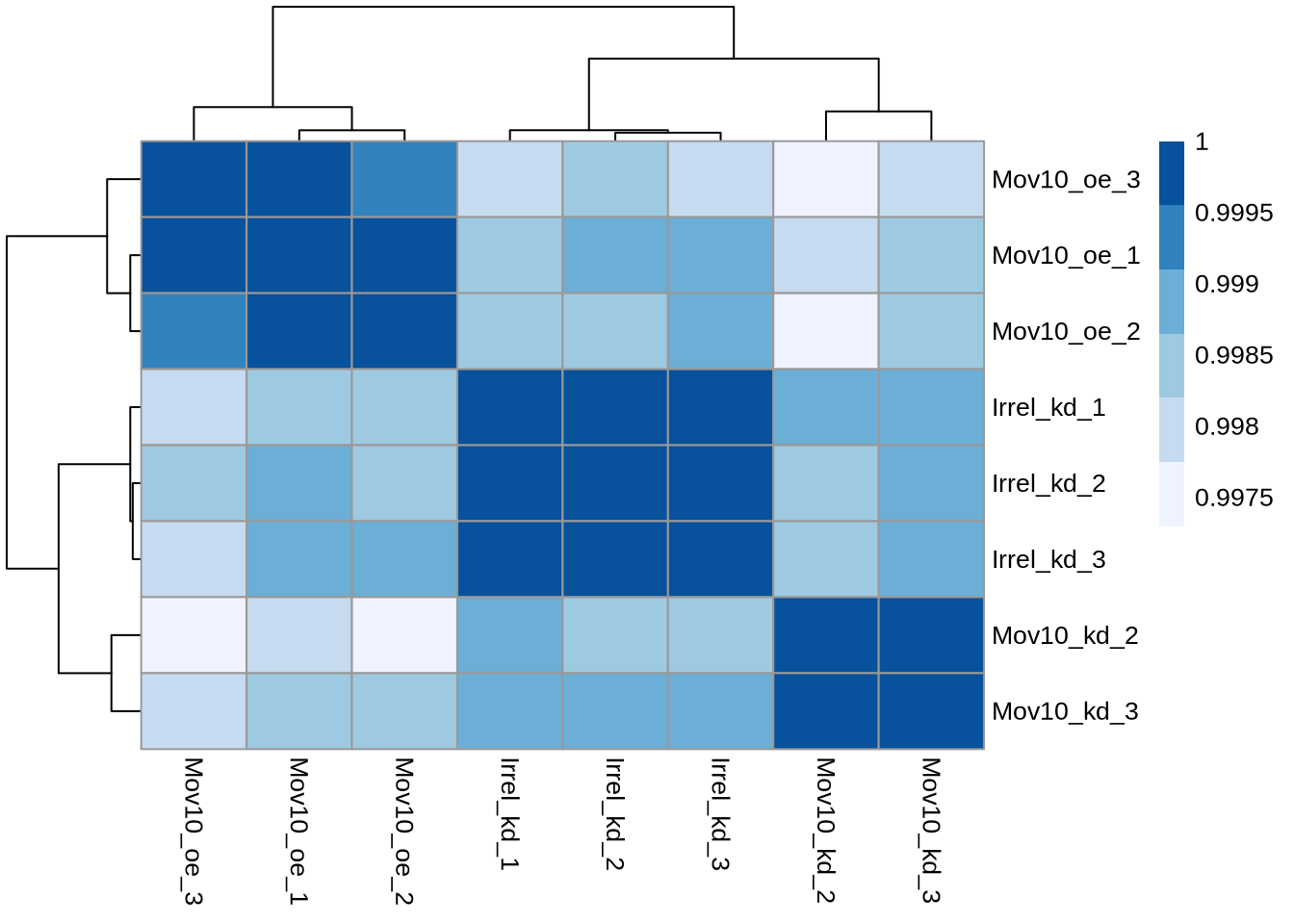

Matriz de correlaciones entre las muestras.

DESeq2

Para realizar el calculo ejecutamos la funcion DESeq(), que requiere como input un objeto del tipo DESeqDataSet (la variable dds). Reasignando el resultado a la misma variable continuamos llenando los slots del objeto DESeqDataSet.

dds <- DESeq(dds)
using pre-existing size factors
estimating dispersions
gene-wise dispersion estimates
mean-dispersion relationship
final dispersion estimates
fitting model and testing
dds
class: DESeqDataSet
dim: 15365 8
metadata(1): version
assays(4): counts mu H cooks
rownames(15365): 1/2-SBSRNA4 A1BG ... ZZEF1 ZZZ3
rowData names(26): baseMean baseVar ... deviance maxCooks
colnames(8): Mov10_kd_2 Mov10_kd_3 ... Irrel_kd_2 Irrel_kd_3
colData names(3): sampletype MOVexpr sizeFactor

Wald test

La función results() devuelve los valores de log2 fold changes y los p-values para el Wald test de la comparación.

res <- results(dds, contrast = c('sampletype', 'MOV10_overexpression', 'control'))

head(as.data.frame(res))
FC y valores p
baseMean log2FoldChange lfcSE stat pvalue padj
1/2-SBSRNA4 45.67985 0.3753332 0.2597951 1.4447276 0.1485344 0.2442718
A1BG 61.13287 0.2664358 0.2195424 1.2135962 0.2249020 0.3369021
A1BG-AS1 175.74157 -0.0562199 0.1362360 -0.4126656 0.6798516 0.7715430
A2LD1 89.65925 0.4218562 0.1922733 2.1940443 0.0282322 0.0630414
A4GALT 64.59690 1.0013568 0.2160868 4.6340497 0.0000036 0.0000241
AAAS 1454.28689 -0.0430074 0.0680939 -0.6315892 0.5276553 0.6432932
as.data.frame(mcols(res, use.names = TRUE))
Descripción de los resultados
type description
baseMean intermediate mean of normalized counts for all samples
log2FoldChange results log2 fold change (MLE): sampletype MOV10_overexpression vs control
lfcSE results standard error: sampletype MOV10 overexpression vs control
stat results Wald statistic: sampletype MOV10 overexpression vs control
pvalue results Wald test p-value: sampletype MOV10 overexpression vs control
padj results BH adjusted p-values
Note

Algunos valores de p pueden aparecer como NA en la tabla de resultados, esto puede ser debido a que baseMean pueda ser cero, que una fila contenga un valor considerado outlier, o que esa fila sea filtrada por el filtro independiente.

Contracción de los FC para visualización y clasificación.

La reducción del tamaño del efecto (estimaciones de LFC) es útil para la visualización y clasificación de genes

resultsNames(dds)
[1] "Intercept"
[2] "sampletype_MOV10_knockdown_vs_control"
[3] "sampletype_MOV10_overexpression_vs_control"
resLFC <- lfcShrink(dds, coef="sampletype_MOV10_overexpression_vs_control", type="ashr")

head(as.data.frame(resLFC))
FC y valores p
baseMean log2FoldChange lfcSE pvalue padj
1/2-SBSRNA4 45.67985 0.1868058 0.1902838 0.1485344 0.2442718
A1BG 61.13287 0.1510142 0.1684756 0.2249020 0.3369021
A1BG-AS1 175.74157 -0.0423753 0.1183626 0.6798516 0.7715430
A2LD1 89.65925 0.2728795 0.1627217 0.0282322 0.0630414
A4GALT 64.59690 0.7830021 0.2372903 0.0000036 0.0000241
AAAS 1454.28689 -0.0396237 0.0653723 0.5276553 0.6432932

Genes diferencialmente expresados

Para selecionar los genes diferecialmente expresados debemos fijar el umbral. En este caso elegimos un FC = 1.5 y un valor de p ajustado de 0.05

padj.cutoff <- 0.05
lfc.cutoff <- log2(1.5)

df.ashr <- as.data.frame(resLFC)

genes.ashr.up <- rownames(df.ashr[df.ashr$log2FoldChange >= lfc.cutoff & df.ashr$padj <= padj.cutoff, ])
genes.ashr.down <- rownames(df.ashr[df.ashr$log2FoldChange <= -1 * lfc.cutoff & df.ashr$padj <= padj.cutoff, ])

head(genes.ashr.up)
[1] "A4GALT"  "ABCA1"   "ABHD14B" "ABL2"    "ACADVL"  "ACAN"
head(genes.ashr.down)
[1] "ABCA9"    "ACTBL2"   "ACTL8"    "ACTR3B"   "ADAMTS16" "ADH1C"

Volcano plot

createVolcanoPlot(df.ashr, lfc.cutoff, padj.cutoff, max.overlaps = 30)

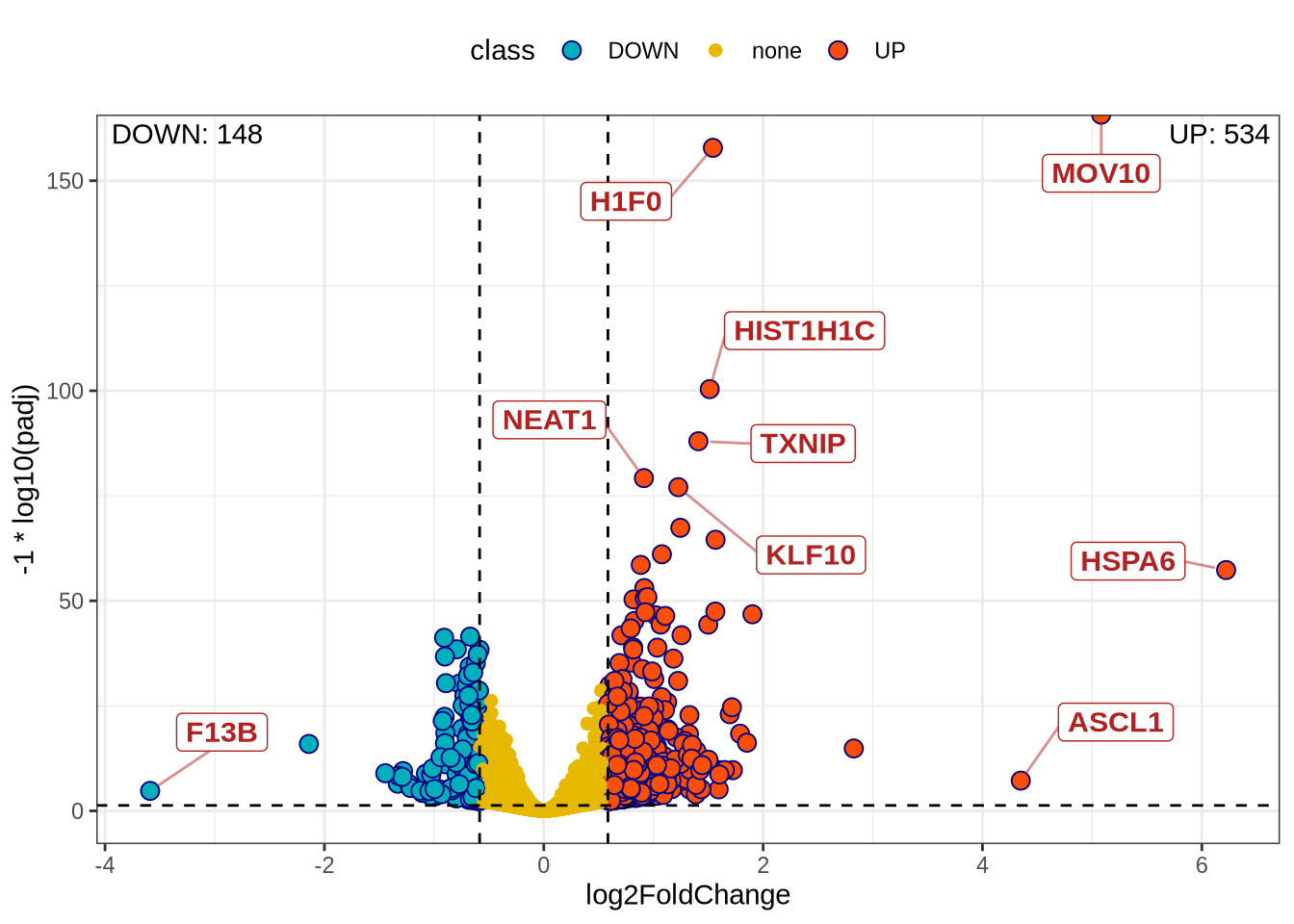

Volcano plot (MOV10_overexpression vs control)

Heatmap

Heatmap de los genes diferecialmente expresados.

df.norm <- counts(dds, normalized = TRUE)

df.dge <- df.norm[rownames(df.norm) %in% c(genes.ashr.up, genes.ashr.down), ]

crearHeatMap(df.dge, metadata)

Heatmap

Guardar resultados

Podemos exportar los datos a ficheros csv

write.csv(df.ashr, 'data/resultado.csv', row.names = TRUE)

write.csv(counts(dds, normalized = TRUE),
                    'data/cuentas_normalizadas.csv', row.names = TRUE)

Referencias

Harvard Chan Bioinformatics Core (HBC).

“MOV10 and FMRP regulate AGO2 association with microRNA recognition elements”
(Kenny, P.J. et al, Cell Reports, 11 December 2014).

RNA-seq analysis workshop

Differential gene expression analysis based on the negative binomial distribution
